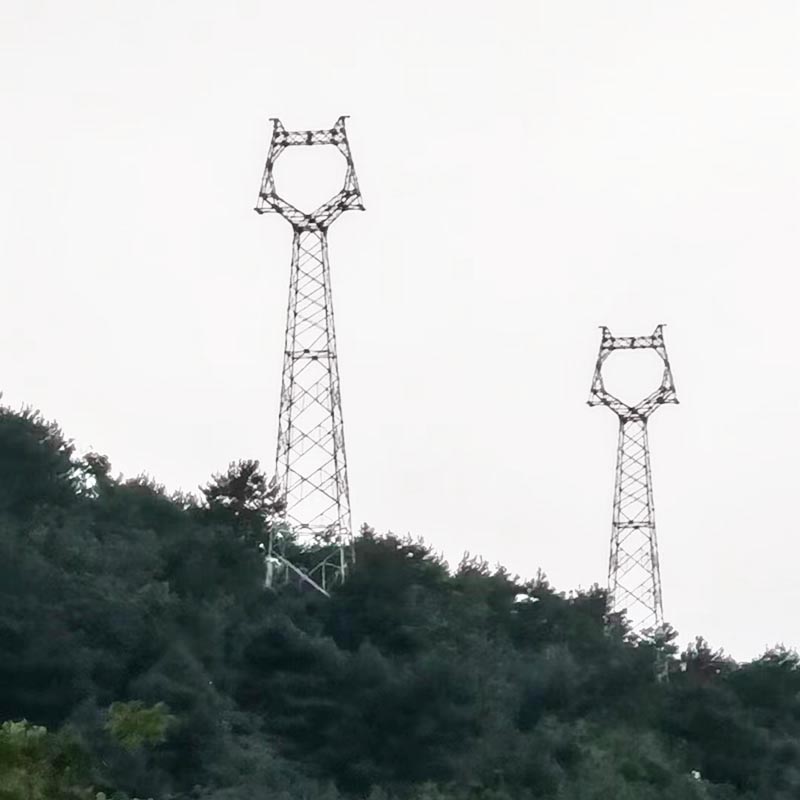

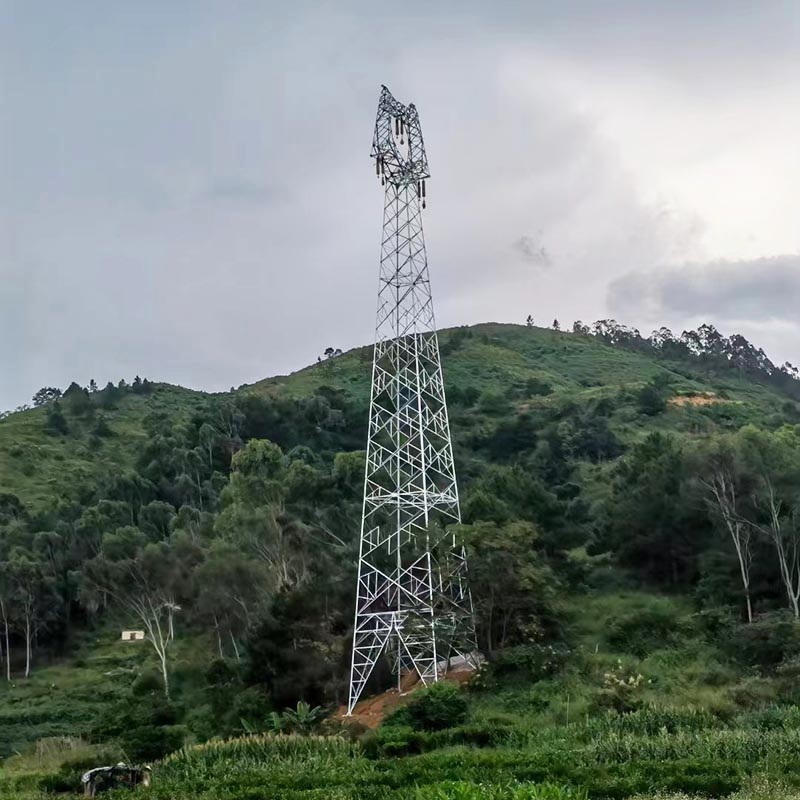

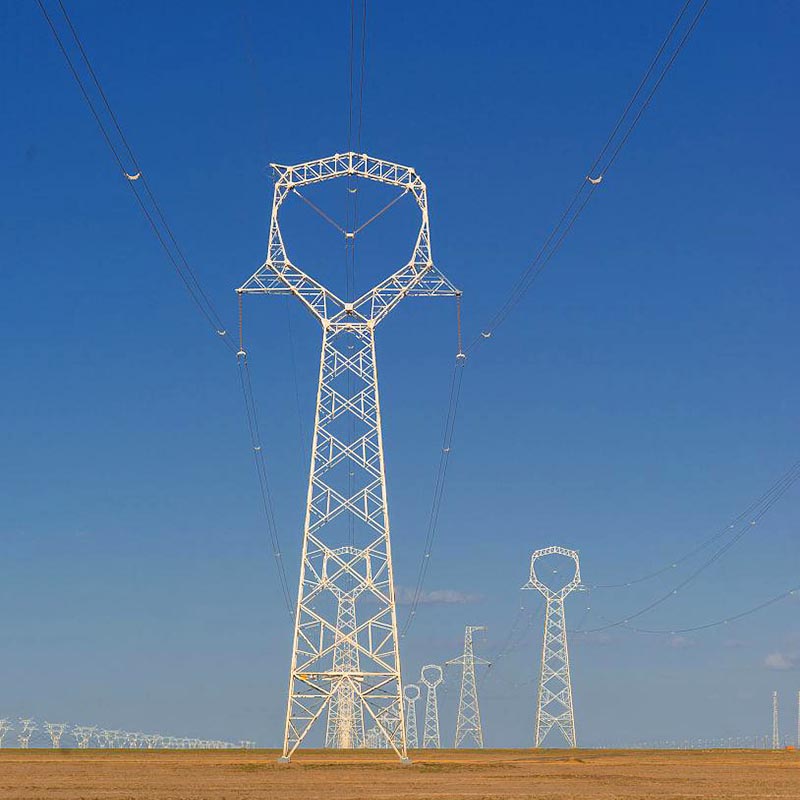

उच्च व्होल्टेज पॉवर टॉवर ट्रान्समिशन लाइन टॉवर

Xuteng आयर्न टॉवर उच्च गुणवत्ता आणि वाजवी किंमतीसह व्यावसायिक लीडर चीन हाय व्होल्टेज पॉवर टॉवर ट्रान्समिशन लाइन टॉवर उत्पादकांपैकी एक आहे. आमच्याशी संपर्क साधण्यासाठी स्वागत आहे. उच्च व्होल्टेज पॉवर टॉवर ट्रान्समिशन लाइन टॉवरची बांधकाम पद्धत.

उच्च व्होल्टेज पॉवर टॉवर ट्रान्समिशन लाइन टॉवरची मोठी संख्या आणि विस्तृत वितरण, तसेच जटिल आणि विविध नैसर्गिक आणि भूप्रदेश, वाहतूक आणि स्थापनेसाठी मोठ्या यंत्रांचा वापर करण्यास अनुकूल नाहीत. चीन अनेकदा पोल उचलण्याच्या पद्धती वापरतो. 1970 च्या दशकात, 100 मीटरपेक्षा जास्त उंचीच्या टॉवरसाठी एक सुरक्षित इन्व्हर्टेड इन्स्टॉलेशन पद्धत अवलंबली गेली, ज्यामध्ये स्टील टॉवरचा तळाचा थर लोड-बेअरिंग फ्रेम म्हणून वापरला गेला. हे वरपासून खालपर्यंत विभागानुसार ठिकाणी स्थापित केले गेले, संपूर्णपणे उचलले गेले आणि तात्पुरते फायबर दोरीने निश्चित केले गेले. टॉवर्स सामान्यतः स्थिर विश्लेषणासाठी सरलीकृत केले जातात. वारा, तुटलेल्या रेषा आणि भूकंप यांसारख्या गतिमान भारांसाठी, स्थिर विश्लेषणाच्या आधारे वाऱ्याच्या कंपन गुणांक, तुटलेल्या रेषा प्रभाव गुणांक आणि भूकंप बल प्रतिसाद गुणांक यांचा गुणाकार करून डायनॅमिक प्रभावाचा विचार केला जातो.

उच्च व्होल्टेज पॉवर टॉवर ट्रान्समिशन लाइन टॉवर्सची अंतर्गत शक्ती गणना टॉवर आणि मास्ट स्ट्रक्चर्स सारखीच आहे, परंतु खालील दोन मुद्द्यांचा विचार करणे आवश्यक आहे:

① टॉवरवरील वायर वाऱ्याच्या भाराचा प्रभाव. वायरच्या आधार बिंदूंमधील मोठे अंतर (सामान्यतः 200-800 मीटर) आणि पार्श्व दोलनाचा दीर्घ कालावधी (सामान्यत: सुमारे 5 सेकंद) यामुळे, वायरच्या बाजूने वाऱ्याचे असमान वितरण आणि डायनॅमिक प्रभावाचा विचार केला पाहिजे. टॉवरवरील वायरची. 1960 च्या दशकाच्या सुरुवातीला, अनेक देशांच्या ऊर्जा विभागांनी जोरदार वाऱ्यांखाली कंडक्टरचा जास्तीत जास्त प्रतिसाद निश्चित करण्यासाठी वास्तविक चाचणी रेषा वापरल्या आणि त्यावर आधारित व्यावहारिक गणना पद्धती विकसित केली. यापैकी काही पद्धतींचा राष्ट्रीय नियमांमध्ये समावेश करण्यात आला आहे, परंतु भूप्रदेश, मोजमाप यंत्रांची अचूकता आणि विश्लेषण पातळी यासारख्या विविध घटकांमुळे, या व्यावहारिक गणना पद्धती अजूनही वास्तविक परिस्थितीचे अचूक प्रतिबिंबित करू शकत नाहीत. 1970 च्या दशकाच्या मध्यात, वाऱ्याच्या झुळूकांमुळे टॉवर्सवर कंडक्टरच्या गतिमान प्रतिसादाचे विश्लेषण करण्यासाठी यादृच्छिक कंपनाचा सिद्धांत लागू करण्यात आला. ही पद्धत, मोजलेल्या डेटावर आधारित आणि सांख्यिकीय संकल्पना आणि वर्णक्रमीय विश्लेषण वापरून संरचनात्मक प्रतिसादाच्या संभाव्यतेच्या शिखराचा अंदाज लावण्यासाठी, वाऱ्याच्या वैशिष्ट्यांशी अधिक सुसंगत आहे.

② टॉवरवरील वायर तुटण्याच्या शक्तीचा प्रभाव. जेव्हा एखादी वायर अचानक तुटते तेव्हा टॉवरवरील प्रभावाचा भार अगदी कमी वेळात त्याच्या शिखरावर पोहोचतो आणि प्रत्येक भागाची सापेक्ष मूल्ये बदलतात, ज्यामुळे ते एक जटिल क्षणिक सक्तीचे कंपन बनते ज्याची सैद्धांतिकदृष्ट्या गणना करणे कठीण आहे. सामान्यतः, साइटवरील चाचणी डेटाच्या आधारे प्रभाव शक्तीचे शिखर मूल्य प्राप्त केले जाते आणि त्यावर आधारित एक व्यावहारिक "वायर ब्रेकिंग प्रभाव गुणांक" विकसित केला जातो, व्होल्टेज पातळी, टॉवर प्रकार यावर अवलंबून 1.0 ते 1.3 पर्यंत मूल्ये असतात. , आणि विविध भाग.
